盘扣式脚手架搭设的安全操作方式

2021-02-01 13:38:34

次

随着我国经济的持续快速发展，建筑行业在突飞猛进的发展中，人们的生活环境和居住环境得到巨大改善，建筑业千百年来一直沿用盘扣式脚手架方式进行辅助施工，早年是采用木质和竹质材料搭设盘扣式脚手架。

20 世纪 70 年代后多采用 ∅48 长6000mm 钢管搭设盘扣式脚手架沿用至今，钢管盘扣式脚手架的搭设一直采用最原始的人力手工搭设。国标∅48 长 6 000mm 钢管每根重量 24.24kg，在搭设盘扣式脚手架时，工人一只脚站在水平 ∅48 的钢管上，另一只脚盘在垂直的 ∅48 的钢管上，双手紧握钢管将 ∅48 长 6 000mm 重 24.24kg 的钢管垂直托举6m 高与另外一根钢管对接，这种操作方法，一是原始劳动强度大，一般人无法操作；二是危险性较大，操作中一不小心或体力不支一旦失去平衡操作人员就会扔掉手中的钢管，坠落的钢管会对下面的施工人员造成重大安全隐患，或发生作业人员高坠事故。

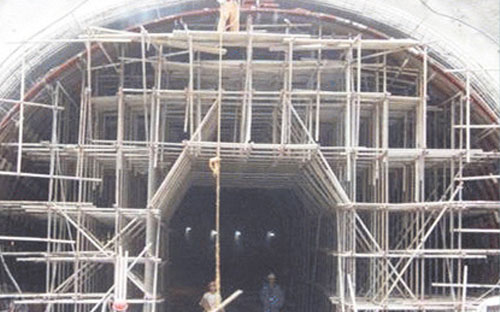

兰州盘扣式脚手架

为此，本文通过对改善兰州盘扣式脚手架搭设方式，降低盘扣式脚手架搭设安全作业风险，提高工作效率等方面，从本设计、制作、操作可行性分析等方面进行论述。

盘扣式脚手架搭设工具设计方案

盘扣式脚手架搭设工具是由钓竿、连接环、钓钩、短绳、绑扎带、销针、拉绳 7 个部件组成，其中钓竿是由后堵、变径竿节、变径弹簧 1、变径弹簧 2、吊环、连接环、钓钩组合而成，变径竿节是采用玻璃钢、碳纤维、不锈钢材质制作而成，其的特征是形似钓鱼竿，其设计原理也是采用了钓鱼竿的设计原理加以改进完成的。钓竿直径在满足使用强度的前提下设置在 ∅24～∅34 之间，主要考虑到它的携带和美观，与此同时钓竿上设有二处变径弹簧，变径弹簧 1 是为了让钓竿竿节可以伸缩并且配合紧密连接，变径弹簧 2 则是用来变形限重。如图 2 所示。一般建筑使用的盘扣式脚手架钢管尺寸为 ∅48 长6000mm 重量为 24.24kg，钓竿设计钓重 20kg，当钓竿钓重 20kg 时二处弹簧弯曲变形，剩余 4kg由操作者用一只手牵引与所需对接立管进行对接，整体钓竿重量不超过2kg。
